LED Scheinwerfer Pinbelegung

[Patrick_P.]

Hoffentlich kann mir jemand helfen, da ich ein Projekt mit dem neuen LED Scheinwerfer starten möchte und dabei bin ich auf der Suche nach der Pinbelegung des LED Scheinwerfers von der K67.

Leider hab ich auf der Suche im Internet nichts gefunden, nur das die GS-Modelle mit dem LED Scheinwerfer das selbe Steuergerät haben.
Bei der GS wird aber ein 6 Poliger Stecker verwendet, wobei nur 4 belegt sind mit. 12V, 12V, Daten-Leitung und Masse.

Vielleicht hat ja einer von euch Zugang zum TIS oder weiß wie die Pinbeleugung von der K67 ist und könnte die mir verraten. (Gerne auch per PN)

Falls auch jemand die Stecker bezeichnung part hat, würde ich mich auch freuen.
Aktuelle bin ich bei diesem Stecker gelandet 12527513331 bzw. 872-440-501

Gruß Patrick

[#77 Tom]

Servus Patrick,

hier die Info's zum wasserdichten Buchsengehäuse 4 polig für Scheinwerfer mit MCP 1.2 Buchsenkontakte Kodierung A in schwarz
BMW Sachnummer 7513332

der wird geliefert von der Fa Hirschmann Automotive
Bestellsachnummer 872-440-501

Das Pinning kann ich leider nicht finden, da fehlen mir die Rechte.


Grüße Tom

[#77 Tom]

falls Dir das Pinning noch wichtig ist, kann ich bei Kollegen nachfragen

[#77 Tom]

jetzt habe ich es doch gefunden

Pin1 31 Masse
Pin2 56A
Pin3 LED LIN
Pin4 56B

[Patrick_P.]

Hi Tom,

Vielen Dank für die Infos und deine mühe

Hab die Tage mal den Scheinwerfer mit Spannung versorgt und es ging sogar ein Licht an.
Abblendlicht und Standlicht funtkioniert anscheinend ohne LIN Bus, jetzt muss ich nur noch die Adresse für das Fernlicht rausfinden.

Grüß Patrick

[#77 Tom]

Servus Patrick,

schön dass es teilweise schonmal funktioniert.

Die Fernlichtleitung geht zum Steuergerät Bodycontroller Licht auf das 58polige Buchsengehäuse
mit der Sachnummer 7577871 auf Pin 22.

Grüße Tom

[Patrick_P.]

Hi Tom,

Vielen Dank nochmal für die Infos, aber leider ist das mit dem LIN Signal bei mir nicht so einfach.

Weil ich möchte die Scheinwerfer an meine R montieren und da muss ich schauen ob das LIN Signal das richtige Signal dafür ist.
Ansonsten müsste ich das Signal von der neuen RR loggen.

Die Verbindung zwischen den Scheinwerfern hab ich auch schon neu konstruiert und dann muss der Lichtträger von der R noch angepasst werden.

Grüße Patrick

[#77 Tom]

wow, hast viel vor, dann viel Erfolg dabei

[Platinchen]

Und stell auch Fotos vom Umbau rein ! Bin gespannt

[Patrick_P.]

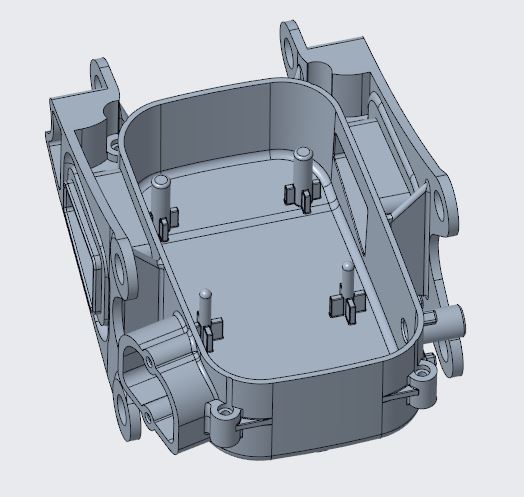

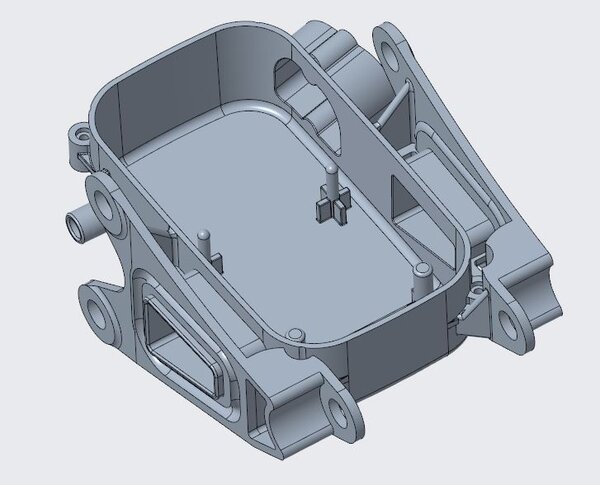

Langsam aber sicher geht es bei mir auch weiter und ich hab mal einen neuen Scheinwerfer-Halter konstruiert.
Dabei hab ich mich so gut es ging, an dem Original Bauteil orentiert.

Für den Protypen muss ich erstmal meinen Drucker wieder fit machen und dann kann ich schauen ob meine Konstruktion passt.

Den 4-Poligen Stecker hab ich auch bestellt und hoffe das er passt, weil über die Teilenummer hab ich bei BMW nichts gefunden.

Grüß Patrick

[schlafwandler]

Hallo Zusammen, bin auf den Thread gestoßen da ich auch zwei Scheinwerfer von BMW habe (die LED Nano) und die werden ebenfalls per BUS angesteuert. https://www.leebmann24.de/bmw-led-zusatzscheinwerfer-63179457322.html
Das genaue Pinout fehlt mir noch, ich weiß zumindest das PIN 1 Masse und PIN 4 Abblendlicht ist bei mir. Ich weiß auch nicht genau ob der jetzt mit LIN Bus angesteuert wird oder per CAN (vermute allerdings LIN)

@patrick_p. hast du es denn irgendwie geschafft den PID der Scheinwerfer heraus zu finden bzw. mit ihnen zu kommunizieren? Wie lief dein Projekt weiter?
